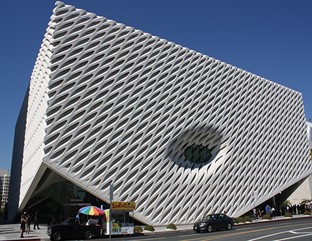

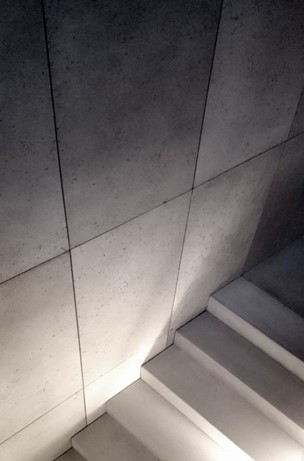

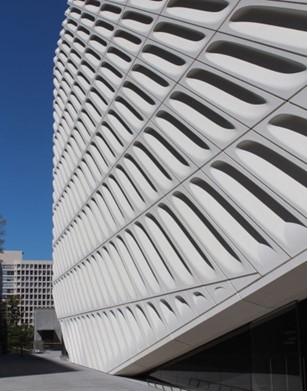

جی اف آر سی یا بتن الیاف شیشه، یکی از نوینترین و پیشرفتهترین انواع نمای خشک به شمار میرود. GFRC مخفف Glass Fiber Reinforced Concrete است که بهعنوان یک کامپوزیت مهندسی، از ترکیب سیمان پرتلند، سنگدانههای ریز، آب، پلیمر اکریلیک، الیاف شیشه مقاوم در برابر قلیا و مواد افزودنی ساخته میشود.
این تکنولوژی بیش از نیم قرن است که در جهان بهطور گسترده استفاده میشود، اما در ایران هنوز نسبت به سایر کشورها کمتر به کار گرفته شده است. GFRC از نظر ظاهر و عملکرد تا حدودی مشابه فایبرگلاس خرد شده است که در ساخت قایق و اجسام سهبعدی پیچیده کاربرد دارد، اما دوام و استحکام آن چند برابر بیشتر است.
در تولید GFRC از الیاف شیشه و مواد افزودنی ویژهای استفاده میشود که باعث افزایش استحکام، مقاومت، انعطافپذیری و پایداری بتن میشود.
این خصوصیات امکان اجرای سطوح منحنی، فرمهای پیچیده و طرحهای معماری خاص را فراهم میکند.
الیاف شیشه به کار رفته در GFRC مقاومت کششی بسیار بیشتری نسبت به فولاد دارند و برخلاف فولاد دچار زنگزدگی نمیشوند.
به همین دلیل این نما در شرایط آبوهوایی مختلف – حتی مناطق ساحلی – عملکرد بسیار مطلوبی دارد.
با وجود مقاومت بالا، GFRC با ضخامت حدود ۱۲ تا ۳۰ میلیمتر تولید میشود و به همین دلیل وزن آن بسیار کمتر از پنلهای بتنی پیشساخته سنتی است.
این وزن کم باعث سهولت در نصب، حمل، تعمیر و تعویض قطعات میشود و فشار وارد بر سازه را کاهش میدهد.

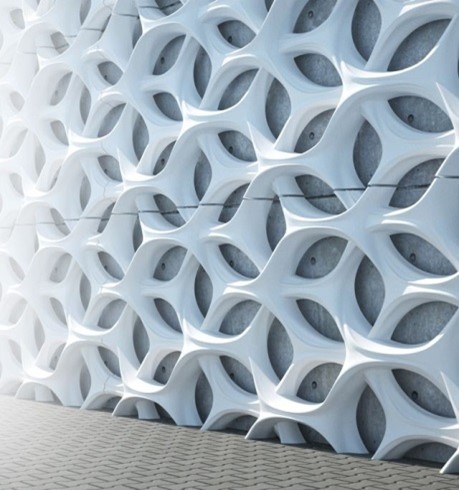

GFRC به دلیل انعطاف طراحی بالا، این امکان را فراهم میکند که طرحهای مدرن و خاص در معماری بدون محدودیت اجرا شوند.

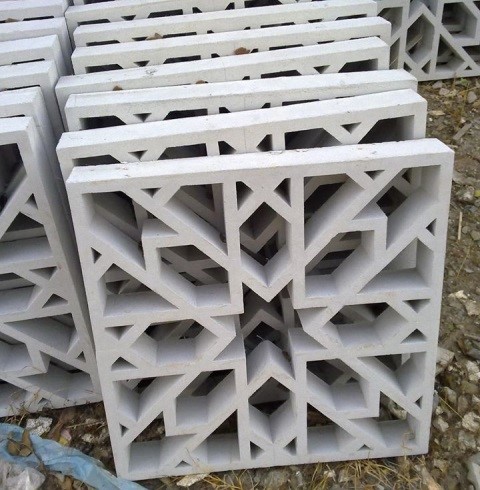

از فرمهای کلاسیک گرفته تا سطوح سهبعدی، بافتدار یا طرحهای هنری همگی قابلیت ساخت با GFRC را دارند.
تحقیقات آزمایشگاهی و تجربیات پروژههای جهانی نشان میدهد GFRC در برابر عوامل زیر بسیار مقاوم است:
پوشش پلیمری مورد استفاده در GFRC سطح نما را در برابر خوردگی، فرسایش و آسیبهای محیطی محافظت میکند.
GFRC علاوه بر استحکام بالا، بهعنوان یک عایق مناسب حرارتی و صوتی نیز عمل میکند.
در برابر آتش نمیسوزد و مانند یک سد محافظ در برابر حرارت از سازه پشت خود حفاظت میکند.
بزرگترین تفاوت GFRC با بتن سنتی، حذف فولاد و جایگزینی آن با الیاف شیشه است.
این جایگزینی مزایایی مانند:
را بههمراه دارد.
الیاف شیشه سبب میشود GFRC در برابر خمش و کشش عملکرد بسیار بهتری نسبت به بتن معمولی داشته باشد.
این ویژگی امکان استفاده از آن را در نماهای نازک، سبک و بلندمرتبه فراهم میکند.
در معرض رطوبت، نمک، سرما و گرمای شدید، GFRC همچنان پایدار باقی میماند و دچار ترک یا خوردگی نمیشود.
به دلیل استفاده از پلیمرهای مخصوص، سطح آن در برابر سایش و تغییرات دمایی بسیار مقاوم است.
GFRC در برابر آتش پایداری بسیار ایدهآلی دارد و از انتقال حرارت به بخشهای داخلی ساختمان جلوگیری میکند.
فرسایش و تخریب ناشی از یخبندان نیز در آن کمتر اتفاق میافتد.
سیستم نامشهود keil ، امروزه طراحی نمای خشک در بین معماران مدرن بسیار رواج یافته ، چرا که برای خروج از یکنواختی بصری شاهد طراحی های خلاقانه با متریال های متفاوت ،در ابعاد بزرگ و فرم های نامتقارن هستیم .بدین منظور برای اجرایی نمودن نماهای طراحی شده نیازمند سیستم های نصب ،بدون هیچ محدودیتی از نظر اجرا خواهیم بود.
سیستم نصب نامشهود keil یکی از سیستم هایی است که قابل اجرا برای انواع پنل ها از جمله سرامیک ،سنگ طبیعی ، سنگ مصنوعی ، سنگ کارخانه ای ، فایبر سمنت برد ، بردهای بتنی ، HPL ، و حتی پنل های پلاستیکی می باشد.
تکنولوژی اتصال در این روش بسیار ساده و قابل استفاده در ابعاد بزرگ است به طوری که اجرای طرح های پیچیده تنها با طراحی یک زیر سازی ساده امکان پذیر است. پس از ایجاد زیرسازی ، چیدمان پنل ها متناسب با نظر معمار در فرم های متقارن یا نا متقارن صورت می گیرد.
این سیستم در پشت هر پنل با استفاده از دریل و مته مخصوص ،چهارسوراخ آندرکات ایجاد می کند.سپس قلاب های آلومینیومی متناسب با ریل افقی سازه توسط انکرهای استیلس استیل به پشت پنل بسته می شود در نهایت پنل جایگذاری می شود و در صورت بروز ناشاقولی ، پنل توسط پیچ رگلاژ روی قلاب تراز و فیکس می گردد.
نصب پنل ها دارای دو مرحله می باشد:
آماده سازی پنل
آماده سازی استراکچر
سیستم نامشهودKeil پوشش نما را از پشت به استراکچرها وصل می کند.بدین ترتیب سوراخکاری پشت پنل یکی از مراحل آماده سازی به شمار می آید.سوراخکاری پنل توسط دریل به مدت کمتر از 10 ثانیه متناسب با جنس پنل به طول می انجامد .
در ابتدا سوراخکاری توسط دریل به ایجاد یک سوراخ استوانه ای می انجامد.
در نهایت دریل با ایجاد خزیته ای بزرگتر از قطر سوراخ استوانه ای این مرحله را به پایان می رساند .
حال سوراخ آندرکات آماده قرارگیری انکر است .
انکر:پس از اتمام سوراخکاری ،بدنه انکر در داخل سوراخ قرار می گیرد و پیچ واشردار، قلاب را توسط انکر به پنل نصب می کند.
روش نصب سرامیک کلیپسی (نمایان) هیچگونه فعالیتی نظیر شیار یا سوراخ در بدنه سرامیک انجام نمی شود. این روش از نظر اجرایی ساده ترین روش و علی رغم کاربردی بودن آن ارزان ترین و سبک ترین روش نیز هست. در این روش کلیپس های اتصال از جنس استیل و نمایان می باشند.
ابتدا یک سازه که عمدتا قوطی آهنی بوده ( به عنوان مثال قوطی ۸×۴) را روی نما و با اتصال گرفتن از سقف ها ایجاد می نمایند. در روش نصب خشک بصورت نمایان ( Visible)، تنها یک نوع پروفایل بصورت عمودی به نام Runner وجود دارد که حالتی کشویی داشته و کلیپس های نگهدارنده سرامیک در آن قرار گرفته و لبه دیگر کلیپس سرامیک را در جای خود نگاه می دارد. رانرها که T شکل هستند توسط براکت ها که اتصالاتی L شکل می باشند به سازه پیرامونی ساخته شده از قوطی آهنی متصل می شوند.
در ابتدای نصب، رانرهای عمودی روی سازه آهنی ایجاد شده در قسمت پیرامونی ساختمان، نصب شده و کلیپس اولیه بر روی همه رانرها در یک تراز اولیه به رانرها پیچ می شوند و کلیپس بالایی باکمک فنر در جای خود ثابت شده و سرامیک را از بالا نگه می دارد. در تمام مراحل نصب، کلیپس های پایینی سرامیک ها درجای خود پیچ شده و کلیپس های بالایی با کمک فنر در جای خود ثابت می شوند.
نمای کرتین وال یا لامل، یک سیستم شیشهای سبک و خودایستا است که بدون انتقال بار مرده به سازهٔ اصلی ساختمان، مقاومت بالایی در برابر نیروهای جانبی دارد. این نما بر پایه پروفیلهای آلومینیومی و شیشه ساخته میشود و به دلیل ظاهر مدرن، عایقبندی مناسب و سبک بودن، در برجها و ساختمانهای مرتفع بهطور گسترده استفاده میشود. نمای کرتین وال در انواع مختلفی مانند نمای کرتین وال استیک، نمای کرتین وال شیشهای و نمای خشک کرتین وال اجرا میشود و جزئیات آن شامل اجزای نمای کرتین وال، دیتیل نمای کرتین وال و مراحل اجرای نمای کرتین وال است. برای طراحی و نصب این نما، شرکتها و مجریان متخصص در شهرهایی مانند تهران، شیراز، اصفهان و مشهد آماده ارائه خدمات هستند. اگر به دنبال اطلاعات کاملتر درباره لامل، انواع سیستمهای کرتین وال و فرآیند اجرای آن هستید، مقاله کرتین وال و لامل
را مطالعه کنید.
نمای شیشهای یکی از مدرنترین انواع نمای خشک ساختمان است که با استفاده از شیشههای سکوریت، لمینت و یراقآلات ویژه، ظاهری شفاف، سبک و چشمگیر ایجاد میکند. در این سیستم، بارهای وارده از طریق سازه فلزی یا شیشهای به سازه اصلی منتقل میشود و به دلیل وزن کم، سرعت اجرای بالا و ظاهر لوکس، در پروژههای اداری، تجاری و ساختمانهای مدرن بسیار محبوب است.
پرکاربردترین نوع نمای شیشهای، نمای اسپایدر (Spider Glass) است که در آن پروفیلهای قابدار حذف شده و شیشهها توسط اتصالات نقطهای مانند اسپایدر، روتل و فینگلس نصب میشوند. این موضوع باعث ایجاد دید باز، عبور نور زیاد و ظاهر کاملاً مینیمال میشود.
اگر میخواهید انواع نمای شیشهای، نحوه اجرا و تفاوت سیستمهای اسپایدر را کامل بشناسید، پیشنهاد میکنیم مقاله ی (نمای شیشهای اسپایدر چیست؟ انواع + مراحل اجرا + قیمت) را بخوانید.
